Intégrer une porte coulissante dès la phase de conception d’un plan technique est une démarche simple. Cependant, il faut disposer des bonnes informations. Que ce soit dans le cadre d’une construction neuve ou d’un projet de rénovation, anticiper l’implantation du châssis permet d’optimiser l’espace et de garantir une mise en œuvre sans contraintes.
Pour réussir l’intégration d’une porte coulissante, il suffit avant tout de connaître les dimensions exactes du châssis choisi. Sa largeur de passage, son épaisseur de cloison, sa hauteur sous plafond ou encore type de porte (simple, double, toute hauteur…). Ces éléments sont déterminants pour assurer la compatibilité avec la structure existante ou à venir.
Dans cet article, nous vous guidons pas à pas pour comprendre comment réussir l’intégration d’une porte coulissante dans votre aménagement intérieur.
Table des matières
Intégration d’une porte coulissante : les points essentiels à connaître
Prenons pour exemple l’intégration d’un châssis Unique 95. Celui-ci séparera le salon de la cuisine encombrée par une porte battante traditionnelle. Dans ce cas précis, la largeur de passage souhaitée est de 730 mm.

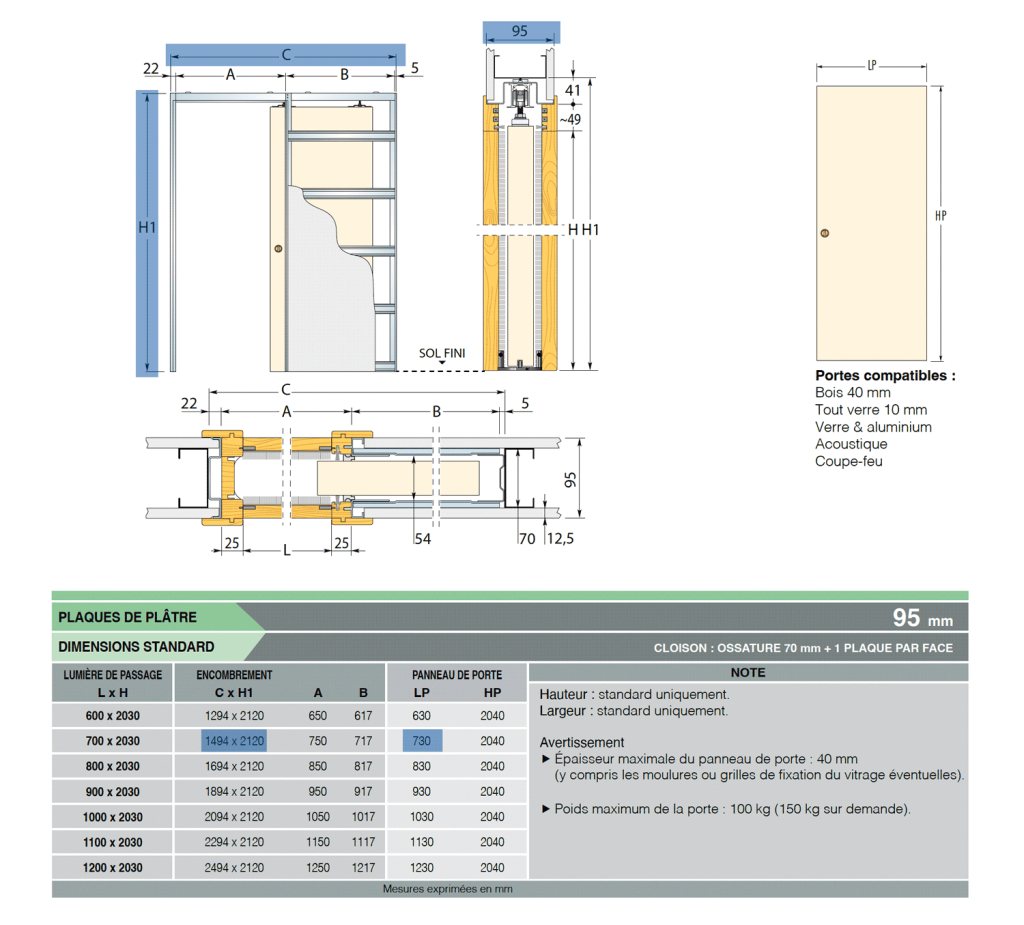

Pour garantir une intégration correcte sur le plan technique, il est essentiel de se référer à la fiche technique du produit. Aussi, il faut prendre en compte les dimensions associées à la largeur de porte choisie. Pour une ouverture de 730 mm, les cotes à considérer, surlignées en bleu ci-joint, sont les suivantes :
- largeur d’encombrement de 1494 mm
- hauteur d’encombrement de 2120 mm
- épaisseur de cloison de 95 mm
Vous pouvez retrouver toutes les fiches techniques dans la rubrique Téléchargements en cliquant sur la Collection ou Gamme puis le produit désiré.
Application des dimensions d'encombrement
Maintenant que vous disposez de l’ensemble des dimensions nécessaires à l’intégration sur votre plan, vous pouvez y intégrer cette porte coulissante. Elle sera donc d’une largeur de passage de 730 mm et d’une hauteur de 2040 mm :

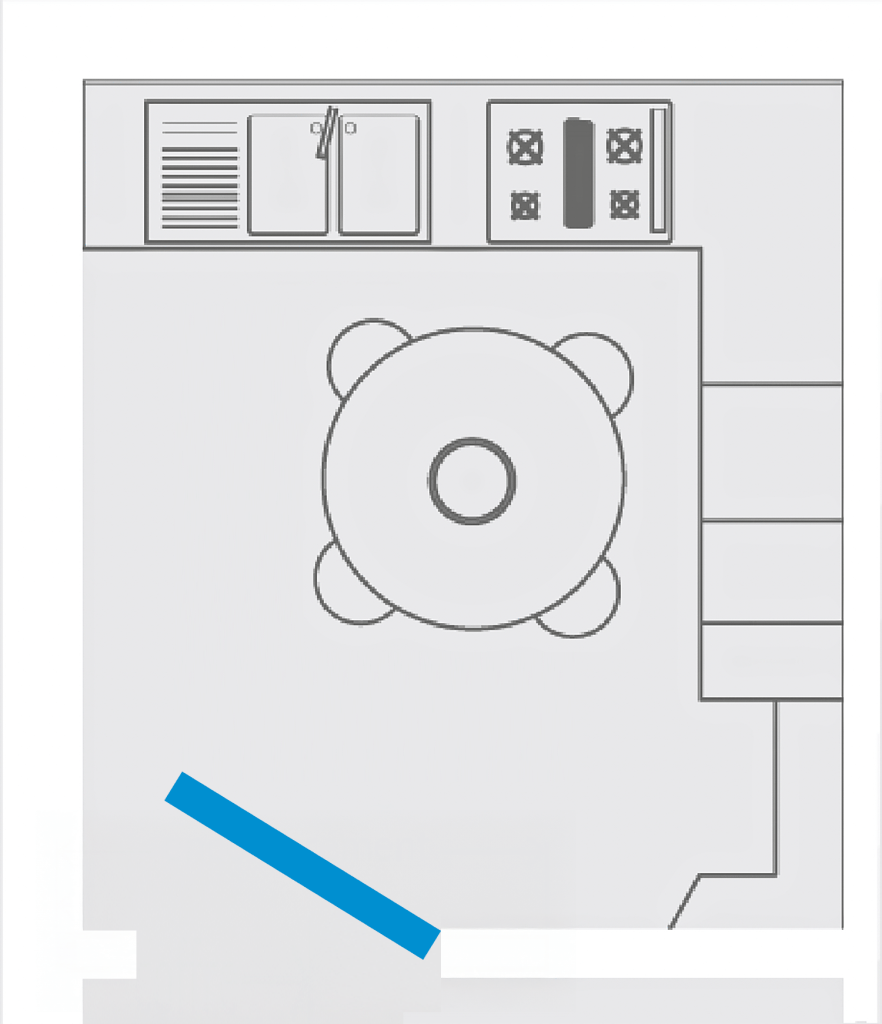

Plan avant intégration de la porte coulissante

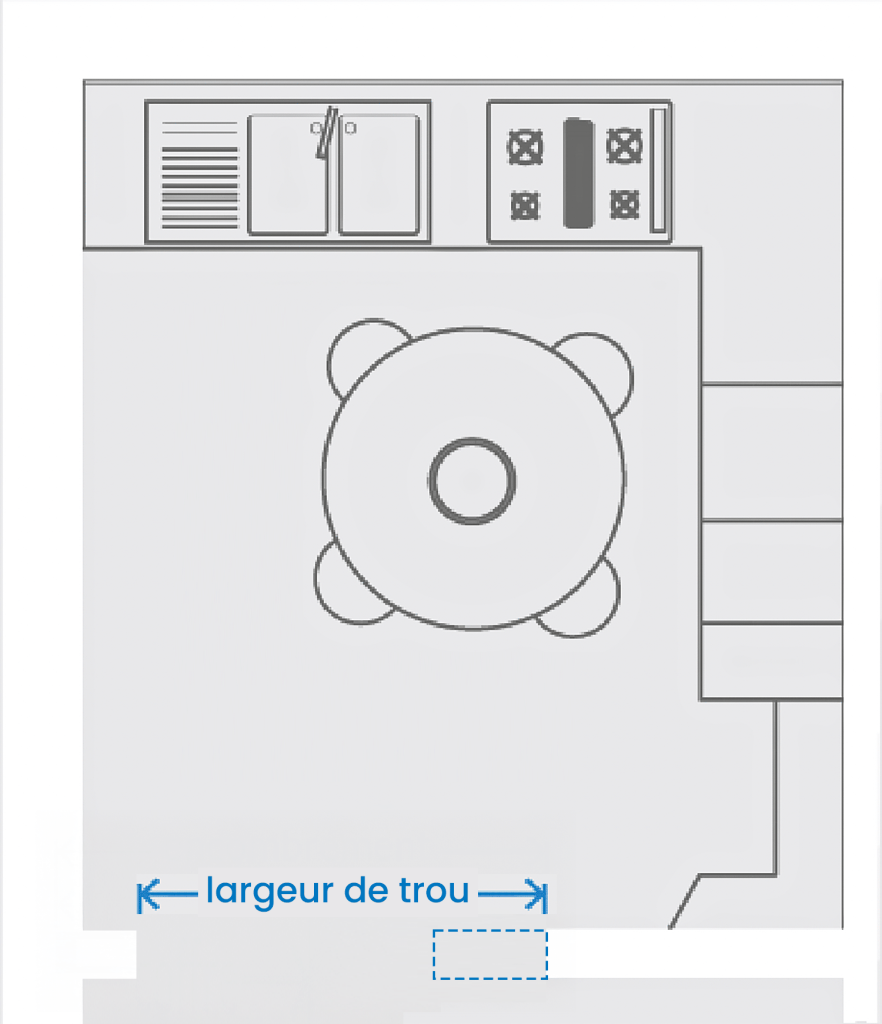

Largeur du trou après ouverture partielle de la cloison. Elle est déterminante pour le choix du châssis et son encombrement.
Plan après intégration de la porte coulissante
Ici, la suppression de la porte battante et une partie de la cloison libère une largeur de trou à combler. Ainsi, cette largeur conditionne le choix du châssis de porte coulissante.
En effet, l’ouverture doit être suffisante pour intégrer l’encombrement total du châssis. Dans ce cas, la largeur du trou est de 1550 mm et une hauteur de 2200mm. Il est donc possible d’intégrer un châssis de largeur 1494 mm et hauteur 2120 mm pour une porte coulissante de largeur 730 mm et hauteur 2040 mm.
Dans cet exemple, nous illustrons l’intégration d’une porte coulissante présentant une largeur de passage de 730 mm et une hauteur standard. Il est toutefois possible d’opter pour une largeur de porte plus importante, en fonction de la largeur de trou et de l’espace nécessaire à l’intégration complète du châssis, en tenant compte de son encombrement total. En ce qui concerne la hauteur de porte, elle peut aller de 1000 à 2600 mm de hauteur pour le modèle Unique 100.

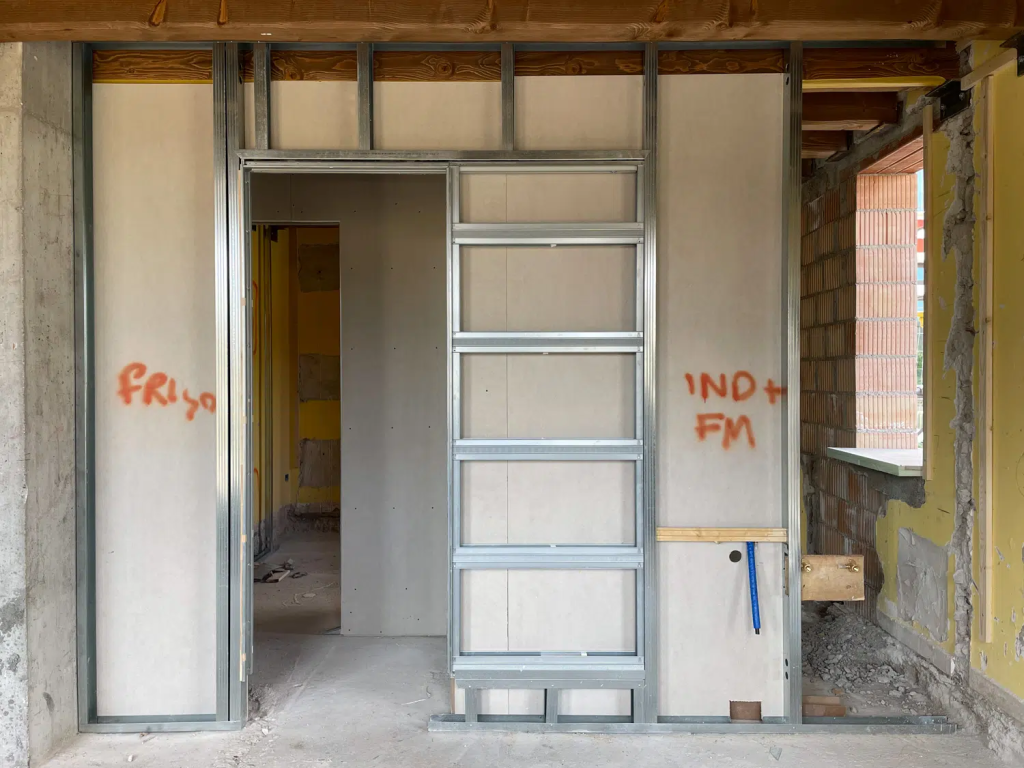

Si vous souhaitez intégrer une porte coulissante directement contre un mur existant en double cloison, cela est tout à fait possible. Il suffit alors de se référer à la largeur du passage existant pour déterminer la largeur de passage du châssis. Il convient toutefois de prévoir un espace suffisant pour le coffre du châssis, en tenant compte de son encombrement total, comme illustré ci-dessous :
Intégration d'une porte coulissante grâce aux fichiers DAO
Afin de faciliter le travail des architectes, maîtres d’œuvre et concepteurs, ECLISSE met à disposition des fichiers techniques BIM et DWG. En effet, ils sont parfaitement adaptés à une intégration sur AutoCAD ou tout autre logiciel de dessin assisté par ordinateur. Ces ressources permettent d’intégrer la porte coulissante avec précision directement sur les plans. Ainsi, cela évite les erreurs techniques en phase de chantier.
