Portes coulissantes à galandage sans habillage avec points d'insertion électriques
Syntesis® Luce Extension

Porte à galandage deux vantaux sans habillage avec points d'insertion électriques.

Présentation
Syntesis Luce Extension

Ouverture XL et câblage électrique.

Syntesis® Luce Extension est un châssis pour double porte coulissante à galandage sans habillage, esthétique et pratique. Contrairement aux systèmes traditionnels, il permet d'intégrer des éléments électriques sur la cloison, près des portes coulissantes. Ainsi elles ne gênent plus l'implantation électrique.

Quand l’électricité fusionne avec le design.

Le châssis Syntesis® Luce Extension permet d’incorporer 20 éléments électriques (5 par face de coffre). Optez pour des appliques lumineuses pour mettre vos portes en exergue ou intégrez des prises électriques pour exploiter l’espace. Disponible en version à enduire ou pour plaques de plâtre.

Syntesis Luce Extension
Caractéristiques

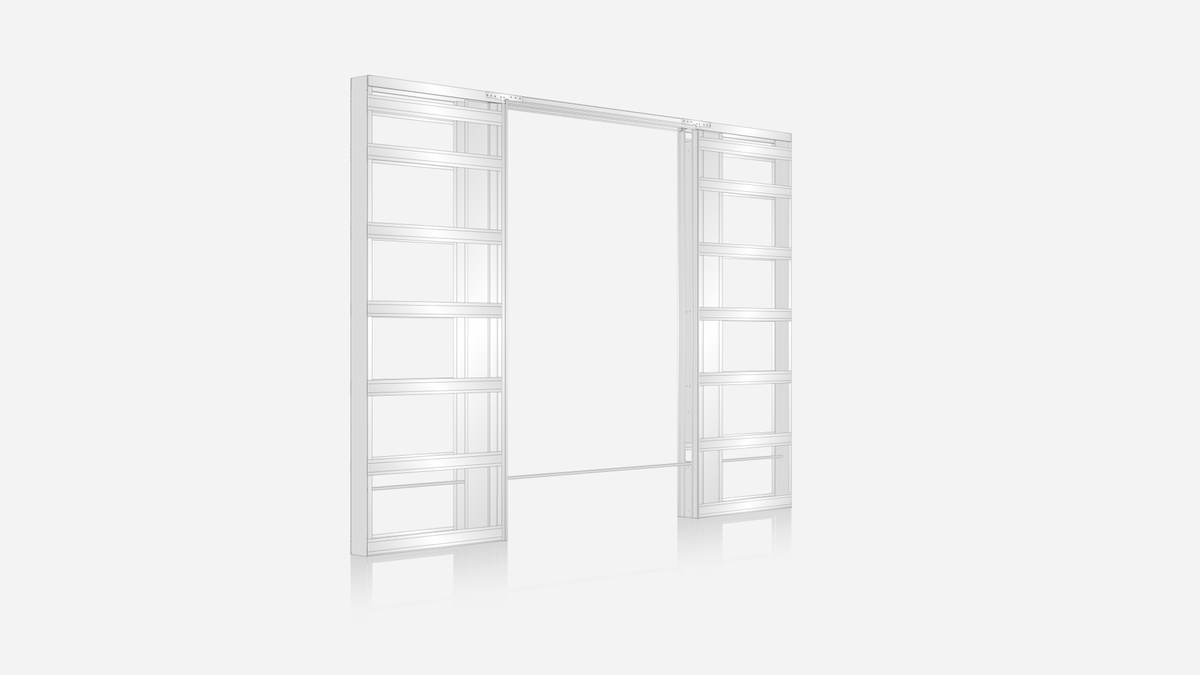

Version plaques de plâtre : 150 mm

Syntesis Luce Extension

pour plaques de plâtre

Profils Omégas pré-percés Syntesis

Ces traverses horizontales sont pré-percées pour faciliter le vissage des plaques de plâtre. Les poinçons, à chaque extrémité, permettent de repérer les profils et visser les plaques au bon emplacement. Pliées en forme de queue d'aronde, elles offrent une rigidité maximale au châssis.

Équerres de renfort

Renforce les angles du châssis pour éviter toute fissuration au niveau des plaques de plâtre.

Rail démontable

Le rail de coulissement est démontable, à tout moment, sans détruire la cloison. Il permet de déplacer les butées de fin de course, soit de modifier la position de la porte, ou d'ajouter des accessoires même après l'installation.

Goulotte Syntesis Luce pour câblage électrique

Goulotte en acier zingué prévue pour recevoir le câblage électrique et dotée d'une mise à la terre.

Montants de passage Syntesis

Montants de passage renforcés pour une résistance accrue à la fissuration.

Chariots de coulissement Syntesis

Certifiés résistants à plus de 100.000 cycles d’ouverture/fermeture, ces chariots garantissent le coulissement silencieux d’une porte de 100 kg max. Ils sont équipés de roulements à billes indéformables.

Renfort de traverse

Il garantit un alignement parfait entre la traverse, le coffre et les montants en renforçant l'union entre le porte-rail et la traverse de coffre. Sur les modèles 125 et 150, une équerre de renfort supplémentaire fait le lien entre les profils d'angle verticaux et horizontaux (visible sur cette image).

Barre d'alignement Syntesis

Profil spécial en acier zingué, breveté, plus long et plus robuste que l'entretoise traditionnelle. Il permet de créer une union solide entre le coffre et le montant de butée et garantir un alignement parfait pendant la pose. Ainsi, le passage reste droit et la porte coulisse correctement.

Étrier de fond de coffre et guide au sol

L'installation du panneau de porte est simplifiée grâce à la combinaison de l'étrier de fond de coffre et du guide au sol autocentré, qui s'installe sans percement au sol.

Tableau caractéristique Syntesis Luce Extension
Visuels Techniques Syntesis Luce Extension
  • Dimensions exprimées en mm.
  • Hauteur : hors standard de 1000 à 2600 mm de hauteur de trou.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • Poids maximum de la porte : 100 kg (150 kg sur demande).
  • Jonction châssis / plaques de plâtre à réaliser au mortier adhésif.

* Dimensions d'encombrement modifiées pour la version 2020  ** Cotes pourpanneaux de porte en bois

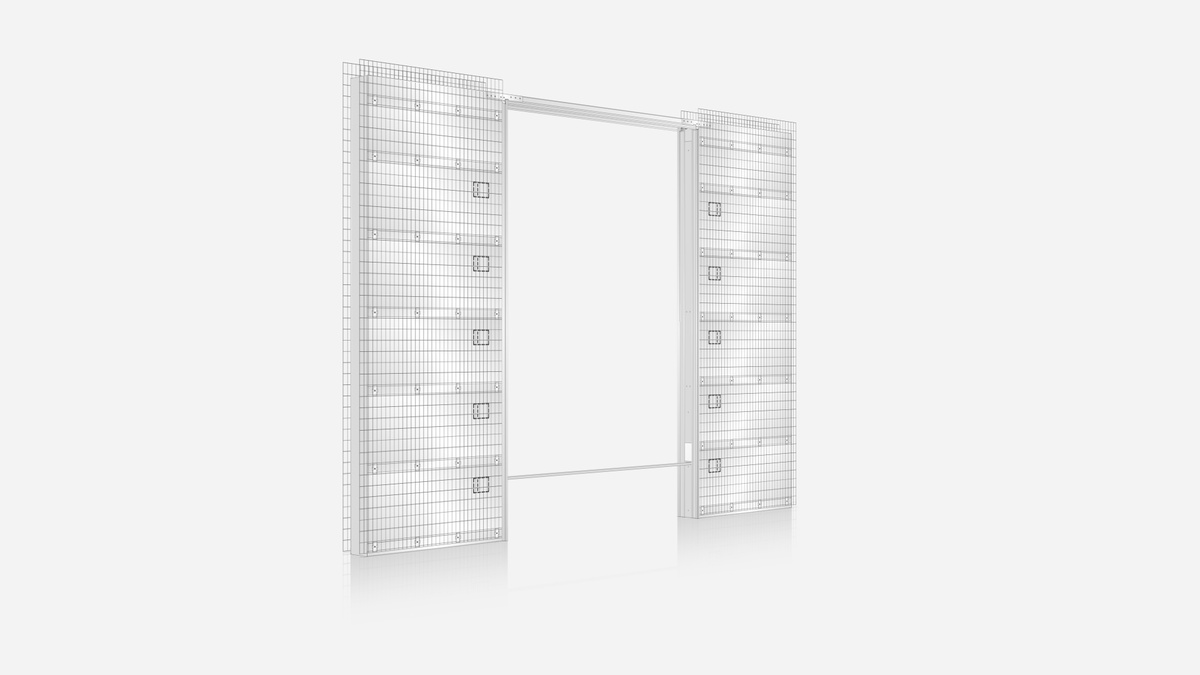

Version à enduire : 150 mm

Syntesis Luce Extension

à enduire

Montants de passage renforcés Syntesis à enduire

Ces montant possèdent une forme creuse pré-remplie de mortier. Ils offrent ainsi une grande résistance au niveau du passage en évitant la fissuration de ce point sensible due à la pression latérale sur la cloison.

Profils intérieurs pré-remplis

Les montants de passage, de butée et la traverse supérieure sont pré-remplis d’une résine spéciale pour faciliter l’application du mortier adhésif. La rugosité de la résine permet une finition impeccable. L’angle peut ensuite être peint.

Barre d'alignement (modèle Syntesis à enduire)

Profil spécial en acier zingué, brevetté, plus long et plus robuste que l'entretoise traditionnelle. Il permet de créer une union solide entre le coffre et le montant de butée et garantir un alignement parfait pendant la pose. Ainsi, le passage reste droit et la porte coulisse correctement.

Trous pré-découpés

Ces trous pré-découpés dans la tôle permettent l'insertion de boîtiers électriques.

Grillage à enduit débordant Syntesis

Le grillage débordant du châssis assure le raccordement de 2 matériaux différents (brique et acier) sans risque de fissuration. Le format de la maille 25x50mm permet une meilleure adhérence de l’enduit.

Renfort de traverse

Il garantit un alignement parfait entre la traverse, le coffre et les montants en renforçant l'union entre le porte-rail et la traverse de coffre. Sur les modèles 125 et 150, une équerre de renfort supplémentaire fait le lien entre les profils d'angle verticaux et horizontaux (visible sur cette image).

Chariots de coulissement Syntesis

Certifiés résistants à plus de 100.000 cycles d’ouverture/fermeture, ces chariots garantissent le coulissement silencieux d’une porte de 100 kg max. Ils sont équipés de roulements à billes indéformables.

Rail démontable

Le rail de coulissement est démontable, à tout moment, sans détruire la cloison. Il permet de déplacer les butées de fin de course, soit de modifier la position de la porte, ou d'ajouter des accessoires même après l'installation.

Profils Omégas Syntesis (modèle à enduire)

14 traverses horizontales en tôle d'acier zinguée 7/10 d'épaisseur, profilées en forme de queue d'aronde, garantissent une haute résistance aux compressions latérales, donc un passage de porte constant et dépourvu de déformations qui entraveraient le mouvement de la porte.

Tableau caractéristique Syntesis Luce Extension
Visuels Techniques Syntesis Luce Extension
  • Dimensions exprimées en mm.
  • Hauteur : hors-standard de 1000 à 2600 mm de hauteur de trou.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • 5 emplacements électriques de chaque côté du châssis (10 au total).
  • Poids maximum de la porte : 100 kg (150 kg sur demande).

* Cotes pour porte en bois.
