Porte galandage Syntesis Luce sans encadrement avec points d'insertion électriques
Syntesis® Luce

Porte à galandage sans habillage avec points d'insertion électrique.

Présentation
Syntesis Luce

Entre la porte et la cloison, le courant passe.

Syntesis® Luce est un système à galandage qui permet d'insérer des équipements électriques dans la cloison qui contient le coffre, sans bloquer le coulissement de la porte. Le châssis est équipé d'une gaine spéciale pour accueillir le cablage des interrupteurs, prises, thermostats ou appliques lumineuses. Plus besoin de modifier votre implantation électrique à cause de la porte.



Coulissant, high-tech et minimaliste.

Ce modèle bénéficie du design sans habillage de la gamme Syntesis® Collection. Il est équipé de montants renforcés en acier à enduire de mortier adhésif pour finir les angles dans la continuité de la cloison.

Syntesis Luce
Syntesis Luce



À chacun son style de porte.

Choisissez la discrétion d'une porte à peindre, l'audace d'une finition spéciale ou la luminosité d'un panneau Tout Verre ou Verre & aluminium.

Caractéristiques

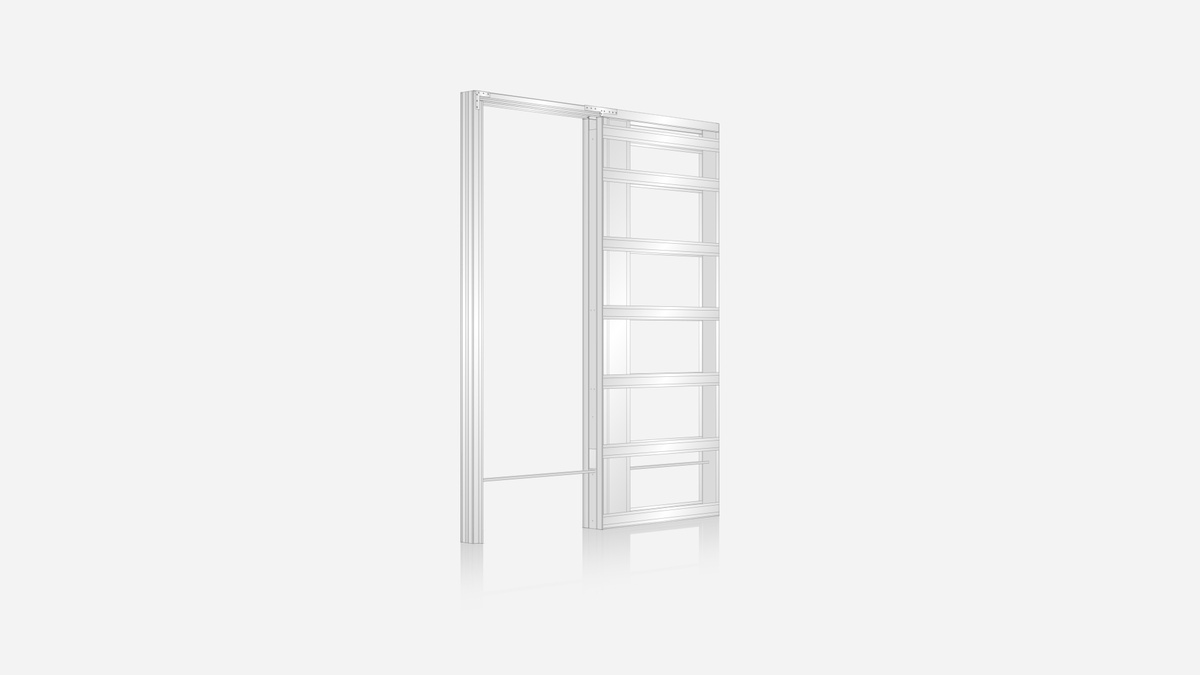

Version plaques de plâtre : 150 mm

Syntesis Luce

pour plaques de plâtre

Joints de butée en PVC transparent

Amortit la fermeture de la porte en créant un coussin d'air. Leur transparence les rends plus esthétiques que des joints classiques.

Rail démontable

Le rail de coulissement est démontable, à tout moment, sans détruire la cloison. Il permet de déplacer les butées de fin de course, soit de modifier la position de la porte, ou d'ajouter des accessoires même après l'installation.

Chariots de coulissement Syntesis

Certifiés résistants à plus de 100.000 cycles d’ouverture/fermeture, ces chariots garantissent le coulissement silencieux d’une porte de 100 kg max. Ils sont équipés de roulements à billes indéformables.

Équerres de renfort

Renforce les angles du châssis pour éviter toute fissuration au niveau des plaques de plâtre.

Profils intérieurs pré-remplis

Les montants de passage, de butée et la traverse supérieure sont pré-remplis d’une résine spéciale pour faciliter l’application du mortier adhésif. La rugosité de la résine permet une finition impeccable. L’angle peut ensuite être peint.

Renfort de traverse

Il garantit un alignement parfait entre la traverse, le coffre et les montants en renforçant l'union entre le porte-rail et la traverse de coffre. Sur les modèles 125 et 150, une équerre de renfort supplémentaire fait le lien entre les profils d'angle verticaux et horizontaux (visible sur cette image).

Montants de passage Syntesis

Montants de passage renforcés pour une résistance accrue à la fissuration.

Profils Omégas pré-percés Syntesis

Ces traverses horizontales sont pré-percées pour faciliter le vissage des plaques de plâtre. Les poinçons, à chaque extrémité, permettent de repérer les profils et visser les plaques au bon emplacement. Pliées en forme de queue d'aronde, elles offrent une rigidité maximale au châssis.

Goulotte Syntesis Luce pour câblage électrique

Goulotte en acier zingué prévue pour recevoir le câblage électrique et dotée d'une mise à la terre.

Barre d'alignement Syntesis

Profil spécial en acier zingué, breveté, plus long et plus robuste que l'entretoise traditionnelle. Il permet de créer une union solide entre le coffre et le montant de butée et garantir un alignement parfait pendant la pose. Ainsi, le passage reste droit et la porte coulisse correctement.

Étrier de fond de coffre et guide au sol

L'installation du panneau de porte est simplifiée grâce à la combinaison de l'étrier de fond de coffre et du guide au sol autocentré, qui s'installe sans percement au sol.

Tableau caractéristique Syntesis Luce
Visuels Techniques Syntesis Luce
  • Dimensions exprimées en mm.
  • Hauteur : hors-standard de 1000 à 2600 mm de hauteur de trou.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • Poids maximum de la porte : 100 kg (150 kg sur demande).
  • Jonction châssis / plaques de plâtre à réaliser au mortier adhésif avec bandes armées.

* Dimensions d'encombrement modifiées pour la version 2020  ** Cotes pour panneau de porte en bois

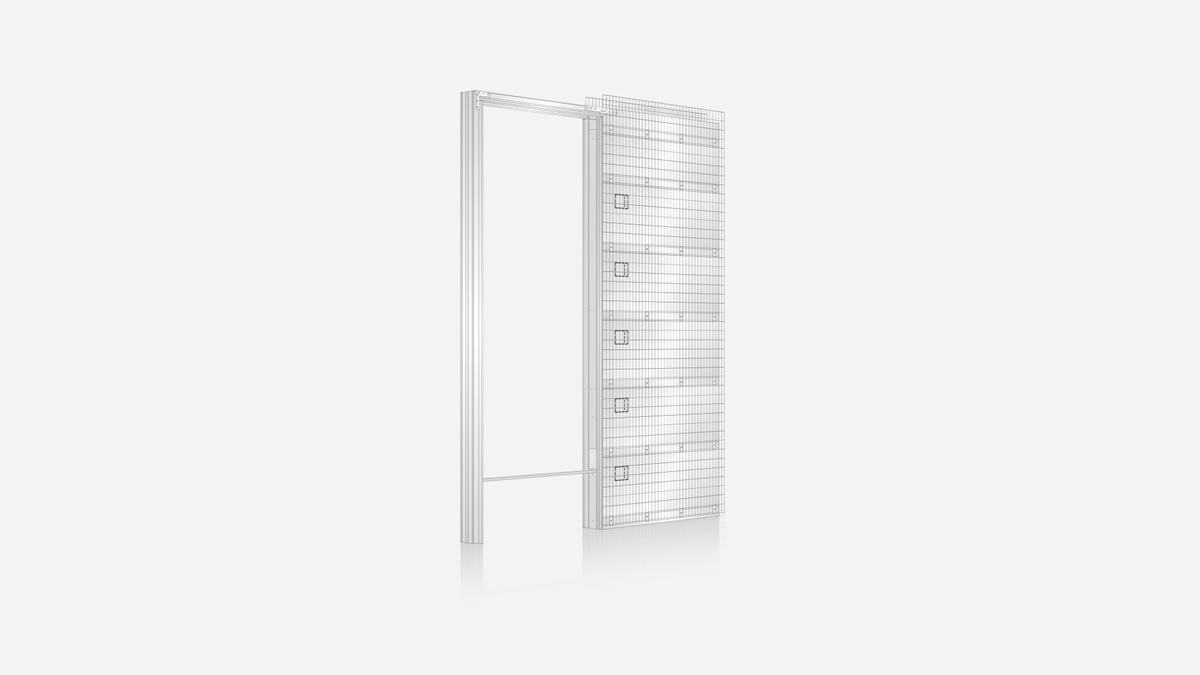

Version à enduire : 150 mm

Syntesis Luce

à enduire

Chariots de coulissement Syntesis

Certifiés résistants à plus de 100.000 cycles d’ouverture/fermeture, ces chariots garantissent le coulissement silencieux d’une porte de 100 kg max. Ils sont équipés de roulements à billes indéformables.

Étrier de fond de coffre et guide au sol

L'installation du panneau de porte est simplifiée grâce à la combinaison de l'étrier de fond de coffre et du guide au sol autocentré, qui s'installe sans percement au sol.

Équerres de renfort

Renforce les angles du châssis pour éviter toute fissuration au niveau des plaques de plâtre.

Profils intérieurs pré-remplis

Les montants de passage, de butée et la traverse supérieure sont pré-remplis d’une résine spéciale pour faciliter l’application du mortier adhésif. La rugosité de la résine permet une finition impeccable. L’angle peut ensuite être peint.

Rail démontable

Le rail de coulissement est démontable, à tout moment, sans détruire la cloison. Il permet de déplacer les butées de fin de course, soit de modifier la position de la porte, ou d'ajouter des accessoires même après l'installation.

Renfort de traverse

Il garantit un alignement parfait entre la traverse, le coffre et les montants en renforçant l'union entre le porte-rail et la traverse de coffre. Sur les modèles 125 et 150, une équerre de renfort supplémentaire fait le lien entre les profils d'angle verticaux et horizontaux (visible sur cette image).

Grillage à enduit débordant Syntesis

Le grillage débordant du châssis assure le raccordement de 2 matériaux différents (brique et acier) sans risque de fissuration. Le format de la maille 25x50mm permet une meilleure adhérence de l’enduit.

Montants de passage renforcés Syntesis à enduire

Ces montant possèdent une forme creuse pré-remplie de mortier. Ils offrent ainsi une grande résistance au niveau du passage en évitant la fissuration de ce point sensible due à la pression latérale sur la cloison.

Profils Omégas Syntesis (modèle à enduire)

14 traverses horizontales en tôle d'acier zinguée 7/10 d'épaisseur, profilées en forme de queue d'aronde, garantissent une haute résistance aux compressions latérales, donc un passage de porte constant et dépourvu de déformations qui entraveraient le mouvement de la porte.

Barre d'alignement (modèle Syntesis à enduire)

Profil spécial en acier zingué, brevetté, plus long et plus robuste que l'entretoise traditionnelle. Il permet de créer une union solide entre le coffre et le montant de butée et garantir un alignement parfait pendant la pose. Ainsi, le passage reste droit et la porte coulisse correctement.

Trous pré-découpés

Ces trous pré-découpés dans la tôle permettent l'insertion de boîtiers électriques.

Joints de butée en PVC transparent

Amortit la fermeture de la porte en créant un coussin d'air. Leur transparence les rends plus esthétiques que des joints classiques.

Tableau caractéristique Syntesis Luce
Visuels Techniques Syntesis Luce
  • Dimensions exprimées en mm.
  • Hauteur : hors-standard de 1000 à 2600 mm de hauteur de trou.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • 5 emplacements électriques de chaque côté du châssis (10 au total).
  • Poids maximum de la porte : 100 kg (150 kg sur demande).

* Cotes pour panneau de porte en bois
