Extension

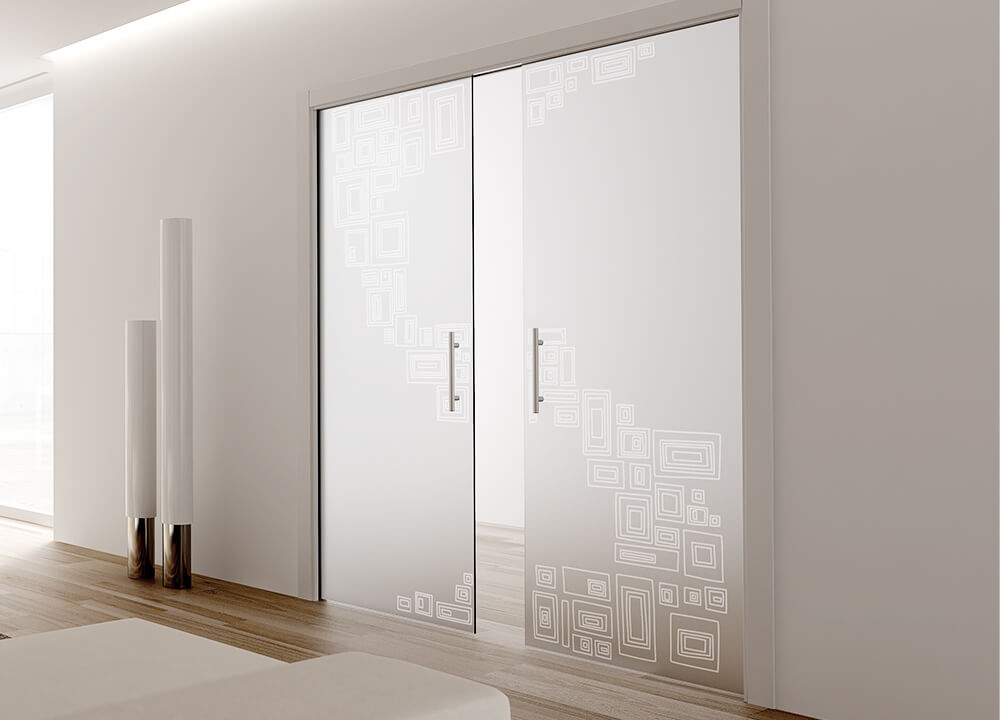

Double porte coulissante à galandage.

Présentation

Un large passage.

Le châssis Extension accueille deux portes coulissantes à galandage. Il permet de créer une grande largeur de passage entre vos pièces, jusqu’à 2,42 m. Avec une telle dimension, ouvrez grand les portes pour fusionner vos pièces. Votre salon devient une pièce à vivre. Votre chambre, une suite. Votre bureau, un open space. Votre cuisine séparée, une cuisine américaine.

Gagnez 2m2 de surface en moyenne.

Les portes coulissantes disparaissent dans les coffres et permettent ainsi d'éliminer la surface nécessaire au battement d'une porte traditionnelle. Elles vous libèrent des contraintes liées au mouvement des portes lors de la conception du plan de construction. En un seul geste, cloisonnez ou décloisonnez les pièces.

Un instant à poser, une éternité à coulisser.

Le guide de porte auto-centré ou l'habillage Speedy avec couvre-joints intégrés font partie des nombreux détails qui permettent d'accélérer la pose du châssis Extension. Et grâce à sa structure haute résistance en acier zingué, ses roulements à billes et son rail en aluminium, vos portes coulisseront parfaitement. Pour longtemps.

Caractéristiques

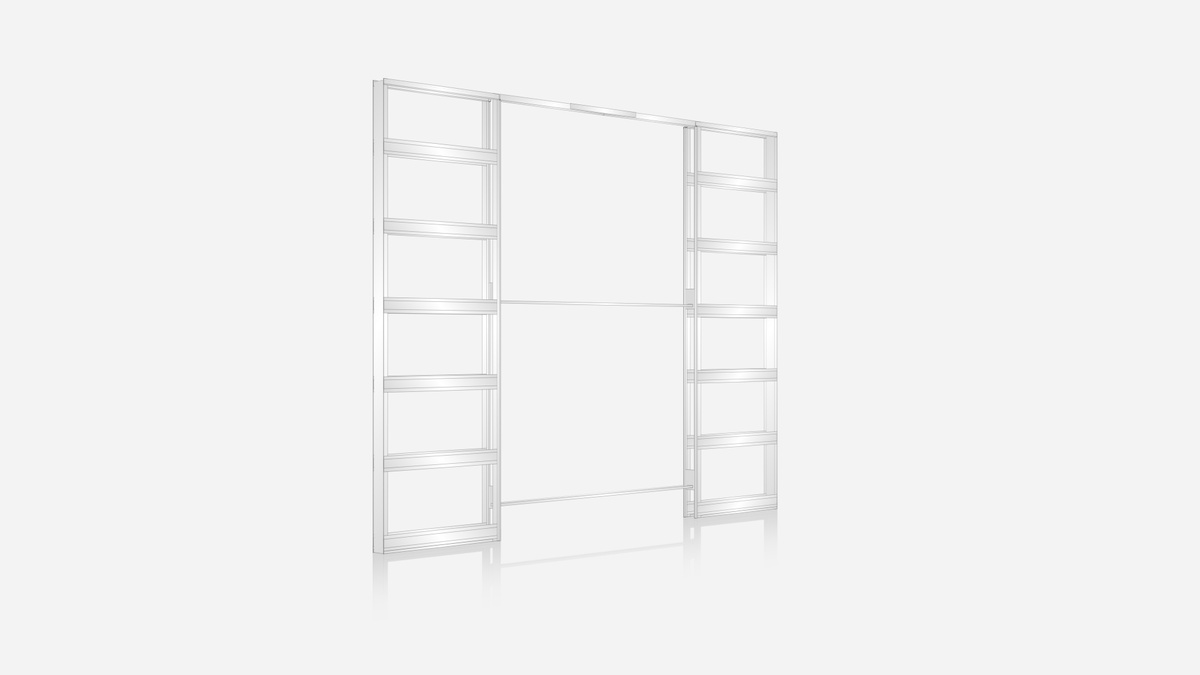

Version pour plaques de plâtre

Extension

plaques de plâtre

Entretoises de passage en métal

Ces barres amovibles préservent l'alignement entre le montant de butée et le coffre lors de la pose. Elles garantissent ainsi un passage constant et donc le bon mouvement de la porte coulissante.

Guide de porte auto-centré

Maintient la porte dans l'axe pour un mouvement optimal. Il est auto-centré et se visse sur les montants du châssis sans fixation au sol (en cas de chauffage par le sol).

Montants de passage renforcés

Ils augmentent la robustesse du châssis de plus de 40% par rapport à un châssis Unique. Il permettent d'éviter toute fissuration au niveau des angles.

Butée de fond de coffre réglable

Les chariots possèdent des ergots qui se bloquent en fin de course sur des butées amovibles et réglables incorporées dans le rail. Modifier la position de la butée de fond de coffre permet de rentrer la porte en totalité dans la cloison ou de la laisser saillante.

Butée de fond de coffre réglable

Les chariots possèdent des ergots qui se bloquent en fin de course sur des butées amovibles et réglables incorporées dans le rail. Modifier la position de la butée de fond de coffre permet de rentrer la porte en totalité dans la cloison ou de la laisser saillante.

Profils Omégas pré-percés et brevetés

Ces traverses horizontales sont pré-percées pour faciliter le vissage des plaques de plâtre. Les poinçons, à chaque extrémité, permettent de repérer les profils et visser les plaques au bon emplacement. Pliées en forme de queue d'aronde, elles offrent une rigidité maximale au châssis.

Traverse supérieure en métal

Améliore la résistance contre d'éventuelles charges supérieures.

Rail démontable

Le rail de coulissement est démontable, à tout moment, sans détruire la cloison. Il permet de déplacer les butées de fin de course, soit de modifier la position de la porte, ou d'ajouter des accessoires même après l'installation.

Chariots de coulissement

Certifiés résistants à plus de 100.000 cycles d’ouverture/fermeture, ces chariots garantissent le coulissement silencieux d’une porte de 100 kg max. Ils sont équipés de roulements à billes indéformables.

Extension 95

  • Dimensions exprimées en mm.
  • Hauteur : standard uniquement.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • Poids maximum de la porte : 100 kg (150 kg sur demande).



Extension 100

  • Dimensions exprimées en mm.
  • Hauteur : hors-standard de 1000 à 2600 mm de hauteur de porte.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • Poids maximum de la porte : 100 kg (150 kg sur demande).



Extension 120

  • Dimensions exprimées en mm.
  • Hauteur : standard uniquement.
  • Largeur : standard uniquement.
  • Épaisseur du panneau de porte : de 45 à 58 mm.
  • Poids maximum de la porte : 100 kg (150 kg sur demande).

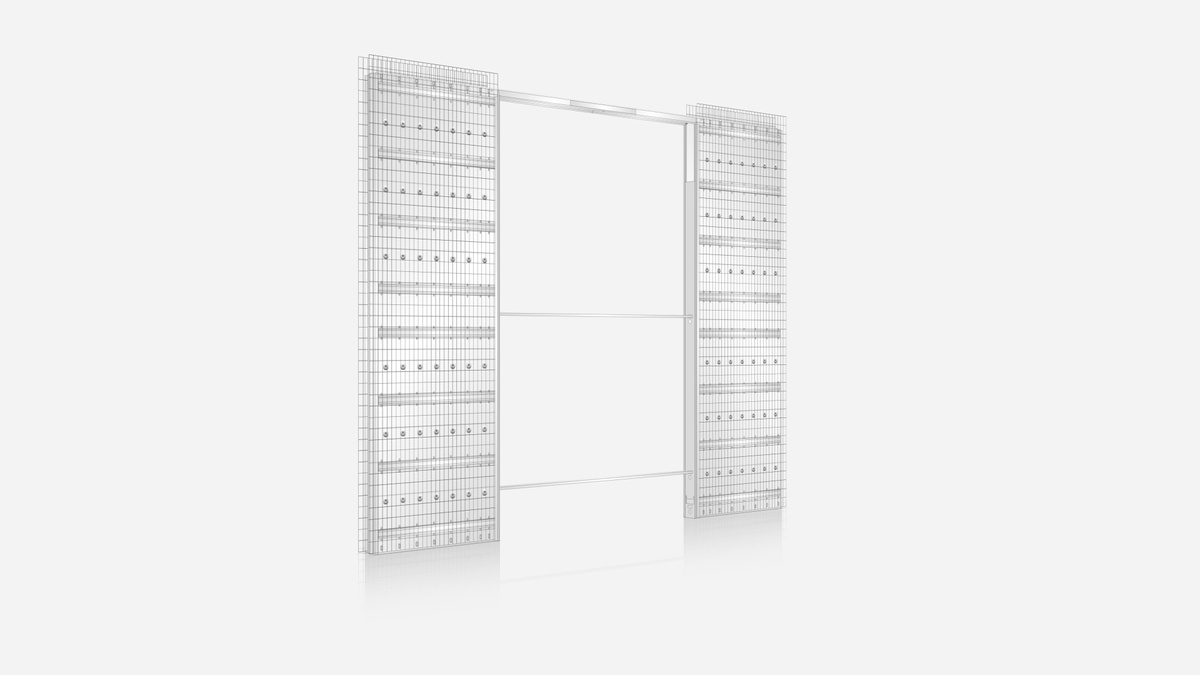

Version à enduire

Extension

à enduire

Profils Omégas (modèle à enduire)

16 traverses horizontales en tôle d'acier zinguée 7/10 d'épaisseur, profilées en forme de queue d'aronde, garantissent une haute résistance aux compressions latérales, donc un passage de porte constant et dépourvu de déformations qui entraveraient le mouvement de la porte.

Rail démontable

Le rail de coulissement est démontable, à tout moment, sans détruire la cloison. Il permet de déplacer les butées de fin de course, soit de modifier la position de la porte, ou d'ajouter des accessoires même après l'installation.

Grillage à enduit débordant

Le grillage débordant du châssis assure le raccordement de 2 matériaux différents (brique et acier) sans risque de fissuration. Le format de la maille 25x50mm permet une meilleure adhérence de l’enduit.

Barre d'alignement (extension)

Profil spécial en acier zingué, brevetté, plus long et plus robuste que l'entretoise traditionnelle. Il permet de créer une union solide entre le coffre et le montant de butée et garantir un alignement parfait pendant la pose. Ainsi, le passage reste droit et la porte coulisse correctement.

Guide de porte auto-centré

Maintient la porte dans l'axe pour un mouvement optimal. Il est auto-centré et se visse sur les montants du châssis sans fixation au sol (en cas de chauffage par le sol).

Joint de dilatation en polystyrène

Contribue à absorber les éventuels mouvements de la cloison sans fissurer l'enduit.

Chariots de coulissement

Certifiés résistants à plus de 100.000 cycles d’ouverture/fermeture, ces chariots garantissent le coulissement silencieux d’une porte de 100 kg max. Ils sont équipés de roulements à billes indéformables.

Fixation sans soudure du grillage sur le châssis (Breveté)

Évite la corrosion après enduit et garantit l'accrochage du grillage au support.

Pastilles de coffre

La feuille d'acier qui recouvre le coffre est emboutie de 0,7 mm pour augmenter sa rigidité.

Butée de fond de coffre réglable

Les chariots possèdent des ergots qui se bloquent en fin de course sur des butées amovibles et réglables incorporées dans le rail. Modifier la position de la butée de fond de coffre permet de rentrer la porte en totalité dans la cloison ou de la laisser saillante.

Montants de passage (modèle à enduire)

Profils en acier avec double courbure de renfort pour résister aux compressions latérales.



Extension 108

  • Dimensions exprimées en mm.
  • Hauteur : standard uniquement.
  • Largeur : standard uniquement.
  • Épaisseur maximale du panneau de porte : 40 mm.
  • Poids maximum de la porte : 100 kg (150 kg sur demande).
